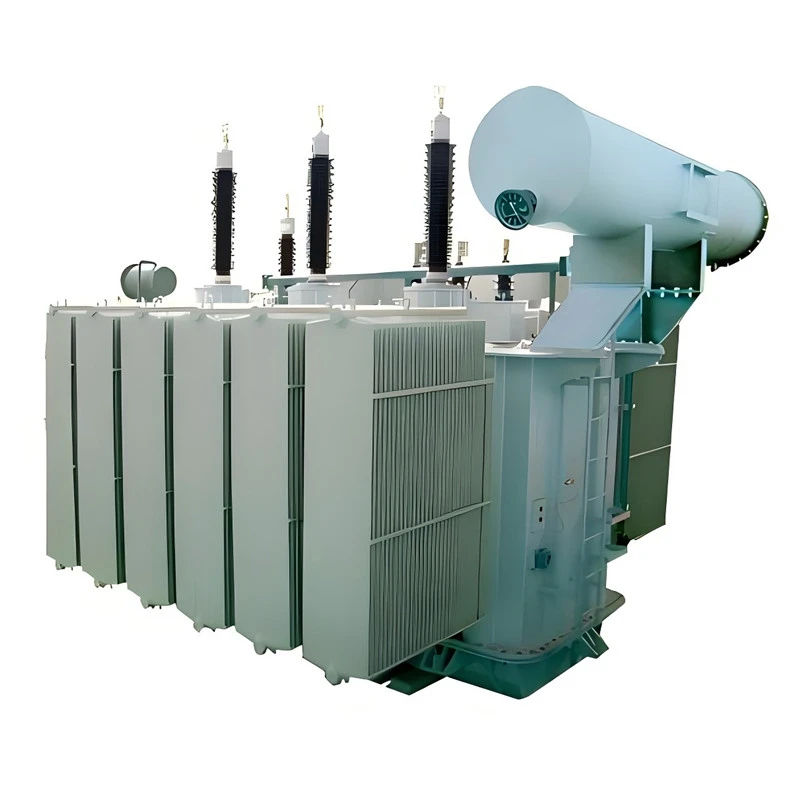

Transformateur de puissance de transmission haute tension dans la sous-station

Zhejiang Jiangshan Hengli Electrical Co., Ltd. est l’un des principaux fabricants et fournisseurs de transformateurs de puissance de transmission haute tension dans les sous-stations en Chine. Si vous envisagez de vendre en gros un transformateur de puissance de transmission haute tension durable dans une sous-station fabriquée en Chine, n'hésitez pas à consulter la liste de prix de notre usine. Tous les produits personnalisés sont de haute qualité et à bas prix.

Zhejiang Hengli Electrical fabrique des transformateurs de puissance haute tension immergés dans l'huile sur mesure pour les sous-stations, les réseaux de services publics et les systèmes électriques industriels à grande échelle. Ces transformateurs sont conçus pour la transformation de tension à haute capacité et le fonctionnement continu dans les applications de transmission et de sous-stations, où les performances électriques, la gestion thermique et la résistance mécanique sont essentielles.

Disponibles dans des classes de tension jusqu'à 110 kV et des capacités jusqu'à 63 MVA, les transformateurs peuvent être configurés en fonction de la tension du réseau, de l'impédance, de la plage de prises, des exigences de refroidissement et des conditions d'installation du projet. Chaque unité est conçue selon les spécifications techniques approuvées et subit des tests en usine avant expédition.

Les paramètres techniques finaux sont confirmés selon les spécifications du client, les conditions du réseau et les normes applicables.

Le transformateur utilise un circuit magnétique de type noyau fabriqué à partir d'acier électrique à grains orientés pour contrôler les pertes à vide et maintenir des performances magnétiques stables. Les enroulements HT et BT sont conçus avec des systèmes d'isolation renforcée adaptés à la tension et aux niveaux d'isolation requis, y compris la résistance aux chocs de foudre et aux surtensions de commutation lorsque cela est spécifié par le projet.

La partie active est installée à l'intérieur d'un réservoir en acier soudé rempli d'huile isolante pour l'isolation électrique et le transfert de chaleur. Selon la conception, le transformateur complet peut inclure des radiateurs, un réservoir de conservateur, des traversées, un changeur de prises, des indicateurs de température, une surveillance du niveau d'huile et d'autres composants de protection ou de surveillance.

Le soudage et l’étanchéité des réservoirs sont contrôlés lors de la fabrication afin de réduire le risque de fuite d’huile. Avant le remplissage d'huile et l'expédition, le transformateur est inspecté et testé conformément aux exigences applicables de fabrication et de projet.

Conçu pour l'exploitation de sous-stations haute tension

Les transformateurs de transmission haute tension fonctionnent dans des conditions électriques et thermiques exigeantes. Zhejiang Hengli Electrical configure le système d'isolation, la structure d'enroulement, le système de refroidissement et les accessoires en fonction de la tension nominale, de la capacité et des conditions de service de chaque projet.

Capacité de résistance aux courts-circuits

Lors d'un court-circuit externe, les enroulements du transformateur sont exposés à des forces électromagnétiques importantes. Le support d'enroulement et la structure de serrage sont conçus pour maintenir l'intégrité mécanique dans des conditions de court-circuit spécifiées et réduire le risque de déformation de l'enroulement.

Configuration de refroidissement flexible

Différents systèmes de refroidissement peuvent être sélectionnés en fonction de la capacité du transformateur, du profil de charge et des conditions du site. Le refroidissement ONAN convient aux applications où la circulation naturelle de l'huile et le refroidissement par air sont suffisants, tandis que les configurations ONAF ou OFAF peuvent fournir une dissipation thermique supplémentaire pour des exigences de charge plus élevées.

Option de changeur de prises en charge

Pour les applications de réseau nécessitant une régulation de tension sous charge, un changeur de prises en charge peut être intégré à la conception du transformateur. Des changeurs de prises hors charge sont également disponibles pour les systèmes où l'ajustement de la tension n'est requis qu'après la mise hors tension du transformateur.

Convient pour un fonctionnement à long terme

La combinaison de matériaux de base à faibles pertes, d'enroulements correctement conçus, d'un système de refroidissement approprié et d'une structure d'isolation contrôlée permet de maintenir des performances fiables pendant le fonctionnement continu de la sous-station tout en réduisant les pertes d'exploitation inutiles.

Pour les projets de services publics et EPC, les tests constituent une partie importante de l’acceptation du transformateur. Les tests de routine peuvent inclure la résistance des enroulements, le rapport de tension, le groupe vectoriel, la tension d'impédance, la perte de charge, la perte à vide et les tests d'isolation ou diélectriques selon les spécifications du projet.

Des essais de type ou spéciaux, tels que des essais d'échauffement, de choc de foudre ou de décharge partielle, peuvent être organisés lorsque la norme applicable ou le contrat d'achat l'exige.

Des rapports de tests en usine et une documentation technique pertinente peuvent être fournis pour examen par le client avant expédition. Une inspection par un tiers et des tests par témoins en usine peuvent également être organisés lorsque cela est spécifié dans les exigences du projet.

Les transformateurs de puissance de transmission haute tension sont utilisés dans :

• Sous-stations électriques régionales et de services publics
• Réseaux de transport et de distribution
• Sous-stations de collecte et de surpression d'énergie renouvelable
• Grands systèmes électriques industriels
• Installations minières et industrielles lourdes
• Projets de production d’électricité et d’interconnexion au réseau
• Projets de sous-stations EPC
• Systèmes électriques commerciaux et d’infrastructure de grande capacité

Pour les projets d'énergie renouvelable, le transformateur peut être configuré pour correspondre à la tension du collecteur, aux exigences de connexion au réseau et aux conditions de fonctionnement spécifiques au site.

Les grands transformateurs de sous-station sont rarement des produits standards disponibles dans le commerce. La configuration technique dépend normalement des exigences du réseau et de l'installation du client. Nous pouvons examiner les spécifications couvrant :

• Capacité nominale
• Tension HT et BT
• Fréquence
• Groupe vectoriel
• Impédance
• Plage de prise
• Type de changeur de prises
• Méthode de refroidissement
• Niveau d'isolation
• Température ambiante et altitude
• Environnement d'installation
• Accessoires pour transformateurs
• Normes CEI, IEEE ou locales applicables

Sur la base de ces exigences, notre équipe d'ingénierie peut préparer une configuration de transformateur appropriée et une proposition technique pour un devis et une évaluation de projet.
